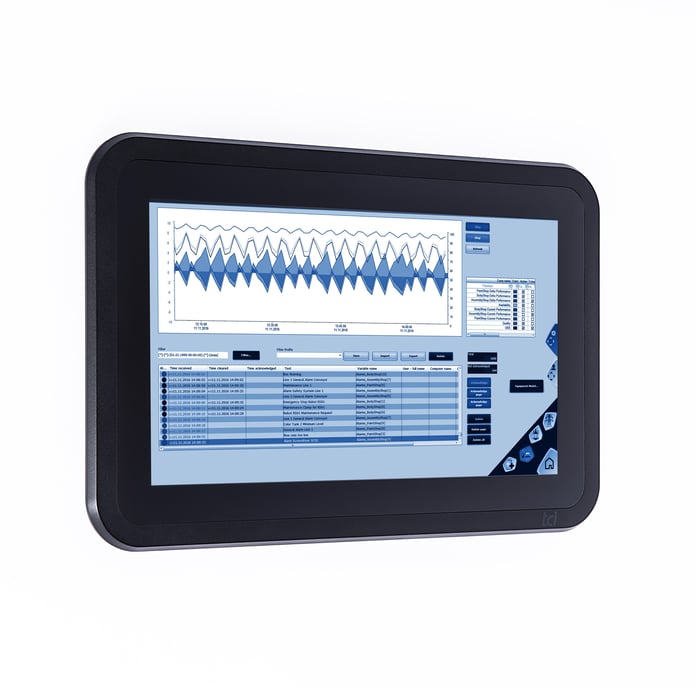

Touchpanel E10A

E10A-XI, 24V: UL zertifiziert
Widescreen Touchpanel für Schalttafelmontage
PCT-Glastouch 10.1" mit nativer Auflösung von 1024 x 600
serielle Schnittstellen optional
auch für Smart Home-Anwendungen geeignet

10 Zoll Web-HMI für CoDeSys und SPS Schaltschrankmontage — Schlankes Design zur Schaltschrankmontage

10 Zoll Web-HMI für CoDeSys und SPS mit IP-Schutz — Für IP-Schutz qualifiziert

10 Zoll Web-HMI für CoDeSys und SPS Phoenixstecker

Das 10-Zoll-Touchpanel eignet sich besonders für kostensensible Industrie-Anwendungen. Das schlanke und robuste Touchpanel mit IP-Schutz punktet mit einer leicht zu reinigenden, durchgehenden Echtglasfront und einem leichten, industrietauglichen Kunststoffgehäuse. Das lüfterlose Panel ist als SPS-Bedienpanel E10A-XS und Android-Touchpanel E10A-XI verfügbar. Zur Tragarmmontage steht das technisch identische E10T zur Verfügung.

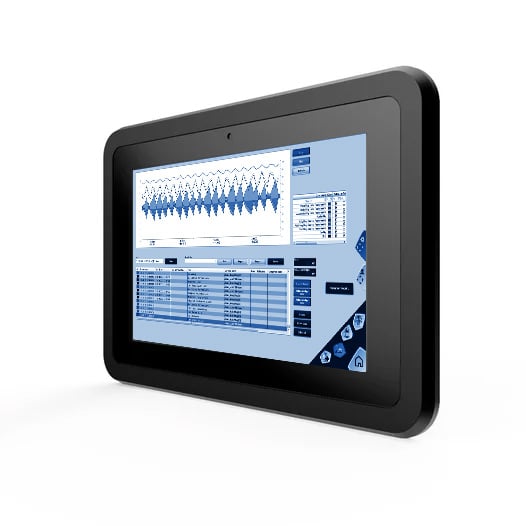

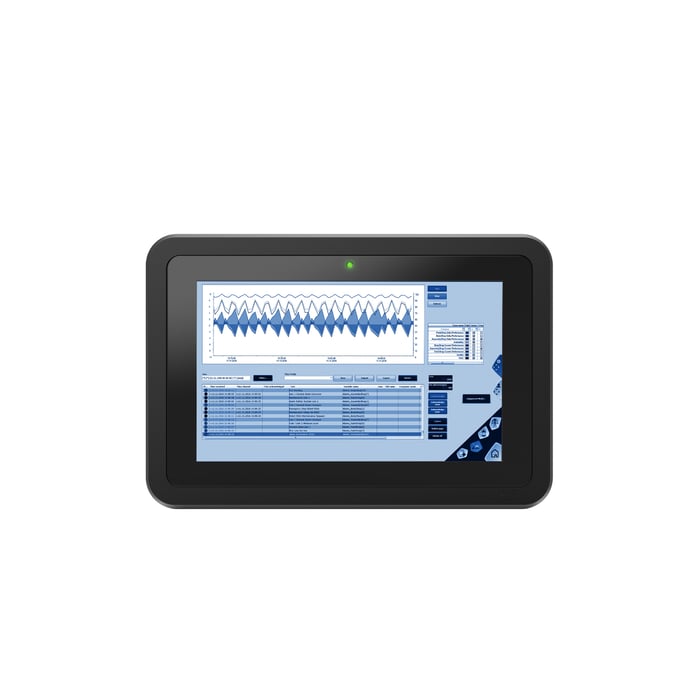

Als Alternative bieten wir Ihnen das System mit 4" und 7" Touch an.

Jetzt anfragen Datenblatt herunterladen

Jetzt Checkliste SPS Touchpanels anfordern!

Varianten

E10A-XI (Android Touchpanel)

Das Panel ist dank Android-Betriebssystem und HTML5-Browser universell im klassischen HMI-Bereich einsetzbar, beispielsweise zum Bedienen und Visualisieren. Optional sind serielle Schnittstellen möglich.

E10A-XS (SPS-Bedienpanel)

Die XS-Technologie umfasst die optimale Kombination von MicroBrowser und stromsparender ARM-Hardware. Darauf basieren die SPS-Bedienterminals von tci mit Treiber für alle gängigen SPS-Systeme sowie OPC-Client und VNC-Client.

Produktinformation auf einen Blick

Technische Daten

Touchpanel zur Schalttafelmontage oder über VESA 75
10" LED-TFT, 1024 x 600, 450 cd/m²
kapazitiver Multitouch (PCT)
Kunststoffgehäuse
lüfterlos
Schutzart IP54
Lagertemperatur: 0 bis 70°C
relative Luftfeuchtigkeit: 10 bis 90%, nicht kondensierend
Betriebstemperatur:

E10A-XS: 0 bis 60°C

E10A-XI: 0 bis 50°C
Spannungsversorgung:

E10A-XS:

24 VDC und PoE

IEEE Std 802.3af (Klasse 0)

E10A-XI:

24 VDC oder PoE

IEEE Std 802.3af (Klasse 0)

oder AC über externes Steckernetzteil.

Optionales Zubehör: 24VDC und RS485
Gewicht: 1,0 kg

Bestell Info

E10A-XS	Webpanel zur Schalttafelmontage, flächig eingelegter 10" Glastouch, Embedded ARM CPU, Ethernet 10/100, CodeSys 3.0 Unterstützung, Real VNC Server Version 5.0.3 kompatibel, ausgestattet mit Image MicroBrowser SpiderControl & CoDeSys v3.x für XS-Technologie
E10A-XI (UL zertifiziert)	Android-Panel zur Schalttafelmontage, flächig eingelegter 10" Glastouch LED-TFT (PCT), Embedded Quad-Core CPU Board RK3288, 1,6 GHz, 2GB RAM, 8GB eMMC, Ethernet 10/100, 2x USB2.0
E10A-Line	Ausführung als Gebäudeautomation System pureKNX. Bitte kontaktieren Sie unseren Vertrieb
Zusatzausstattung	Einbau UPG - Unterputzgehäuse (HMK optional) HMK - Hohlwandmontage-Kit bestehend aus Winkel und Einbauschablone
Optionen	E10A-XI Linux, MicroBrowser-App für Linux, AutomationBrowser App für Android, Bluetooth, tci WebWizard
Customized	Bei anderen Ausstattungen unterstützen Sie unsere Systemberater

Leistungsaufnahme

Betriebszustand	RK3288 (P in W)
Betrieb, Volllast, Display max. Helligkeit	12,8
Betrieb, Idle-Loop, Display max. Helligkeit	6,0
Betrieb, Display aus	2,0
