Touchpanel F10A

plane und fugenlose Echtglasfront, Optical Bonding
schnelle und komfortable Exzenter-Montage
robuster kabelloser Systemaufbau
tci-Systemdesign für eine extra lange Verfügbarkeit
mit vorinstalliertem Webbrowser aus dem skalierbarem Modulsystem

Touchdisplay mit Exzenter — Einfache Montage durch Exzenterlösung

Das Touchpanel F10A ist ein robustes Einbaugerät zur Montage in einem Steuerpult oder in einer Schalttafel. Das leuchtstarke 10 Zoll Widescreen Multitouch-Display erlaubt eine präzise Darstellung und Bedienung von industriellen Anwendungen. Das Display mit kapazitivem Glastouch ist fugenlos in die gefräste Aluminiumfront eingebaut und bietet Schutzart IP65. Abgeschrägte Kanten sorgen für eine Reduzierung der Verschmutzung. Als SPS-Bedienpanel, PC-basierende und Android System verfügbar. Alternativ steht Yocto aus der Linux-Familie als Teil des skalierbaren Modulsystems zur Verfügung.

Jetzt anfragen Datenblatt herunterladen

Jetzt mehr über das skalierbare Modulsystem erfahren!

Varianten

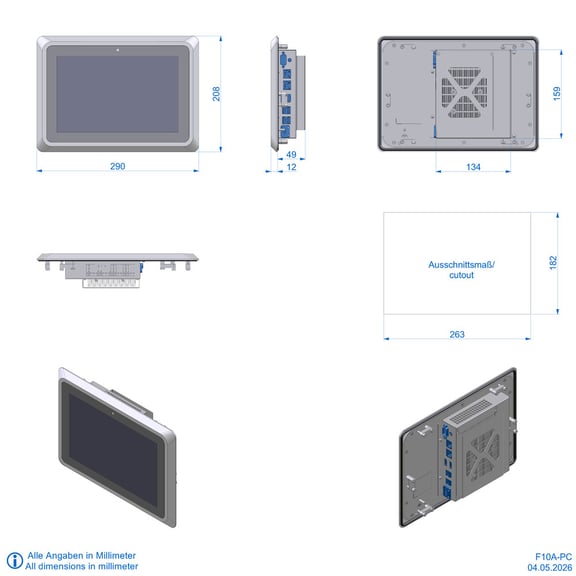

F10A-PC (Windows, Linux Touchpanel)

Der Touchpanel-PC passt überall dort, wo leistungsfähige Anwendungen unter Windows oder Linux zum Einsatz kommen sollen. Ohne drehende Teile wie Lüfter und Festplatte ist der F10A-PC absolut wartungsfrei und für den Dauerbetrieb 24/7/365 konzipiert.

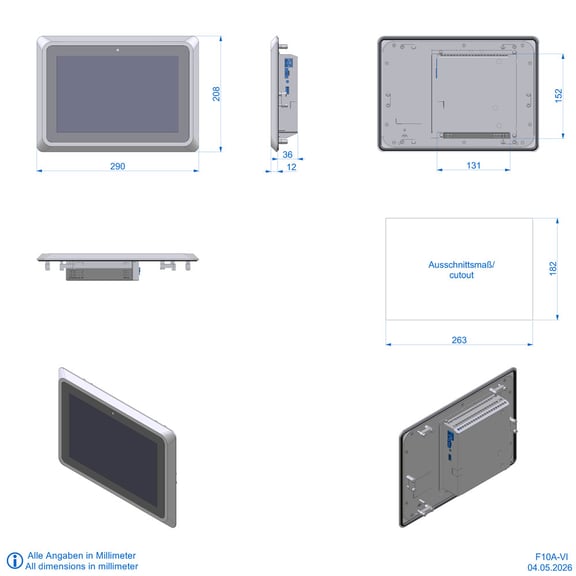

F10A-VI (Android bzw. Linux Touchpanel)

Das Android-Touchpanel trägt der zunehmenden Verbreitung von Android in der Industrie Rechnung. Insbesondere bei webbasierten Visualisierungs- und Bedienanwendungen punktet das F10A-VI als universeller Alleskönner. Alternativ mit Yocto als Teil des skalierbaren Modulsystems.

F10A-XS (SPS-Bedienpanel)

Die universellen SPS-Bedienpanels ermöglichen die webbasierte Visualisierung gängiger SPS Systeme, beispielsweise von CoDeSys, Beckhoff oder Siemens. Der nativ integrierte MicroBrowser sorgt für einen blitzschnellen Systemstart und eine hohe Performance im laufenden Betrieb. Die Systeme sind zu älteren Lösungen, die noch auf Java-Applets basieren, kompatibel – und können diese im Rahmen einer Modernisierung ersetzen. Das F10A-XS kann auch als Client für OPC-Server oder als VNC-Client beliebige Bildschirme anderer Rechner zeigen.

Produktinformation auf einen Blick

Technische Daten

Touchpanel zur Schalttafelmontage
10“ LED-TFT in verschiedenen Displayvarianten:

- F10A-PC in 1024 x 600 oder 1280 x 800

- F10A-VI: 1280 x 800

- F10A-XS: 1024 x 600
kapazitiver Multitouch
Optical Bonding sorgt für ein scharfes und brillantes Bild, geringe Reflektionen und hervorragendem Ablesewinkel
Aluminiumfront IP65
Betriebstemperatur: 0 bis 50°C
Lagertemperatur: 0 bis +70°C
relative Luftfeuchtigkeit: 10 bis 90%,

nicht kondensierend
Spannungsversorgung:

F10A-XS:

24 VDC und PoE

IEEE Std 802.3af (Klasse 0)

F10A-VI:

24 VDC und PoE+

IEEE Std 802.3at (Klasse 4)

F10A-PC:
24 VDC

Bestell Info

F10A-PC	Panel-PC 10" Touch, Board 3.5“ SBC, Intel® Celeron® J6412 CPU (4x 2-2.6 GHz), lüfterlos, Intel UHD Grafik, 8GB RAM, 128GB SSD, 2x HDMI, 2x RJ45 LAN, 4x USB3.2 (Gen1) Optional auch mit weißem Cover Glas Rahmen erhältlich
F10A-VI	Android Panel,10" Touch, Embedded Quad-Core CPU Board, 1,6GHz, 1GB RAM, 1x RJ45 LAN (PoE+, Klasse 4), 1x USB2.0 Optional auch mit weißen Cover Glas Rahmen und mit Front in Edelstahl erhältlich
F10A-XS	SPS-Panel, 10" Touch, Embedded ARM CPU, Ethernet 10/100, PoE (Klasse 0), Helligkeits-Sensor, CoDeSys 3.0 Unterstützung, Real VNC Server Version 5.0.3 kompatibel, ausgestattet mit Image MicroBrowser SpiderControl & CoDeSys v3.x für XS-Technologie
Optionen	KNX-Modul, AutomationBrowser App für Android, tci WebWizard
Customized	Bei anderen Ausstattungen unterstützen Sie unsere Systemberater
Betriebssysteme	Windows 10 IoT LTSC 2021, andere auf Anfrage Debian 10 LTS, Android 9 Yocto (Linux) als Teil des skalierbaren Modulsystems
